Máquina automática de recubrimiento UV con rodillo anilox de doble cabezal

La máquina barnizadora uv con rodillo anilox automático de doble cabezal es una solución innovadora y segura para habilitar el revestimiento a base de agua y el revestimiento suave al tacto del papel. NEW STAR es un fabricante y exportador mundial de máquinas automáticas de recubrimiento uv con rodillo anilox de doble cabezal. En China, puede personalizar sus necesidades para encontrar las máquinas de recubrimiento más adecuadas al mejor precio.

Máquina automática de recubrimiento uv de rodillo anilox de doble cabeza

SGUV-800/1200 La máquina automática de revestimiento UV de rodillos anilox de doble cabezal es el primer producto doméstico desarrollado por Feihua, que subvierte el revestimiento tradicional de rodillos de caucho.

El último proceso de recubrimiento anilox: ¡resuelva completamente el fenómeno de la piel de naranja y el grano!

Parámetro del producto (Especificación)

Característica y aplicación del producto

Aplicable para resolver productos finos de alta calidad: aceite a base de agua, aceite de tacto suave, aceite antiarañazos, aceite de reemplazo de película, etc.

1: revestimiento directo de rodillo anilox de gran diámetro, sin necesidad de transferir el rodillo de goma, puede garantizar el espesor del aceite en el papel, incluso sin cáscara de naranja

2: El raspador cerrado se usa para hacer circular el aceite dentro del circuito de aceite sin que salga aceite, lo que puede reducir efectivamente la pérdida y volatilización de aceite.

3: Los rodillos superior e inferior son accionados por motores independientes, sin espacios mecánicos, lo que puede garantizar que no haya rayas en el recubrimiento.

4: La presión de los rodillos está controlada por servomotores, el grosor del espacio se establece directamente en la pantalla táctil y el espacio está controlado por el servomotor, ¡lo que hace que el control sea más preciso y la operación más fácil!

5: alto nivel de inteligencia, aceleración de inicio con una sola tecla, ¡más conveniente y eficiente que el control segmentado tradicional!

6: La cabeza del eje tiene un tamaño de 55 mm, que es más estable y más firme que los 35 mm tradicionales a alta velocidad, sin deformación y con un buen efecto de recubrimiento.

Detalles de producto

1. Sección de alimentación automática de papel

El alimentador de papel es una parte importante de la máquina estucadora. La función del alimentador de papel es separar las hojas una por una de forma automática, precisa, constante y periódica, y enviarlas continuamente a las partes de posicionamiento regulares.

El método de alimentación de papel de esta máquina es la alimentación continua de papel, que tiene las ventajas de una alta automatización, estructura compacta, buen rendimiento, operación conveniente, alimentación precisa del papel y alta precisión. Los componentes principales del alimentador de papel son el puente de alimentación de papel, el cabezal de alimentación de papel, la mesa de apilamiento, el sistema de elevación y el sistema de transmisión.

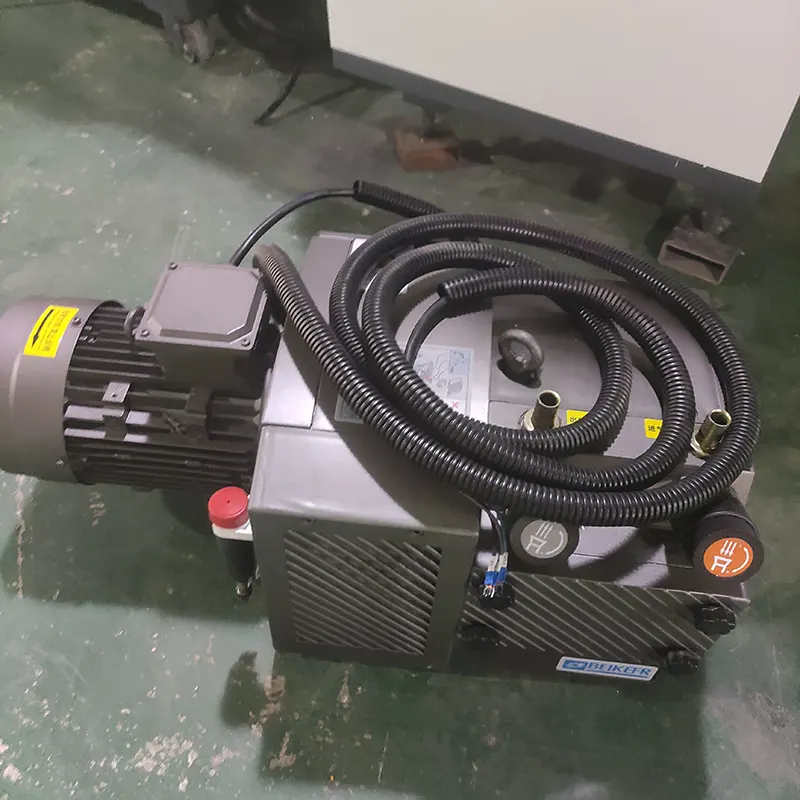

Adopte un sistema de succión de bomba de aire de vacío sin aceite

(2) Alimentador de prensa offset de alta velocidad (12000 hojas/hora) para garantizar un funcionamiento rápido y estable

(3) alimentación de papel de control de velocidad de conversión de frecuencia

(4) La mesa de alimentación de papel de la línea de producción se posiciona y transporta por succión al vacío para garantizar un transporte suave, ordenado y estable.

(5) Los dispositivos de protección de límite superior e inferior de la mesa de alimentación; elevación rápida manual;

(6) La mesa de alimentación de papel repone automáticamente el sistema de alimentación de papel;

(7) Controlador de doble hoja adjunto: sistema de apagado y detección de alimentación de hojas dobles o múltiples: use la inducción del detector de voltaje de seguridad para detectar hojas de papel dobles o múltiples;

2. Cabezal de recubrimiento de aceite básico (con dispositivo de cuchilla de aire opcional)

El cabezal básico es un dispositivo importante para garantizar que el papel obtenga una capa UV uniforme, lo que puede mejorar la adhesión entre la tinta y el barniz UV.

La unidad principal de recubrimiento básico tiene las siguientes características:

Aplique aceite básico para llenar los capilares en la superficie del papel;

Aumenta la adherencia entre el recubrimiento UV y la tinta; reducir la penetración del recubrimiento para mantener la blancura pura del papel;

Ahorre el consumo de productos derivados del petróleo de alta calidad, como el costoso aceite UV, el aceite táctil y el aceite de reemplazo de película;

Raspador inferior desmontable, fácil de limpiar y cambiar la hoja, y raspar más limpiamente

El sistema de transmisión principal adopta una transmisión por correa síncrona, un diseño resistente a la presión de doble rodamiento, preciso y duradero

Fallo de rollo de papel, parada automática, alarma automática.

¡Las piezas fundidas se procesan en una sola pieza, con gran rigidez, estabilidad y durabilidad!

Equipado con un sistema de cuchilla de aire de alta sensibilidad (opcional) adecuado tanto para papel grueso como para revestimiento de papel fino;

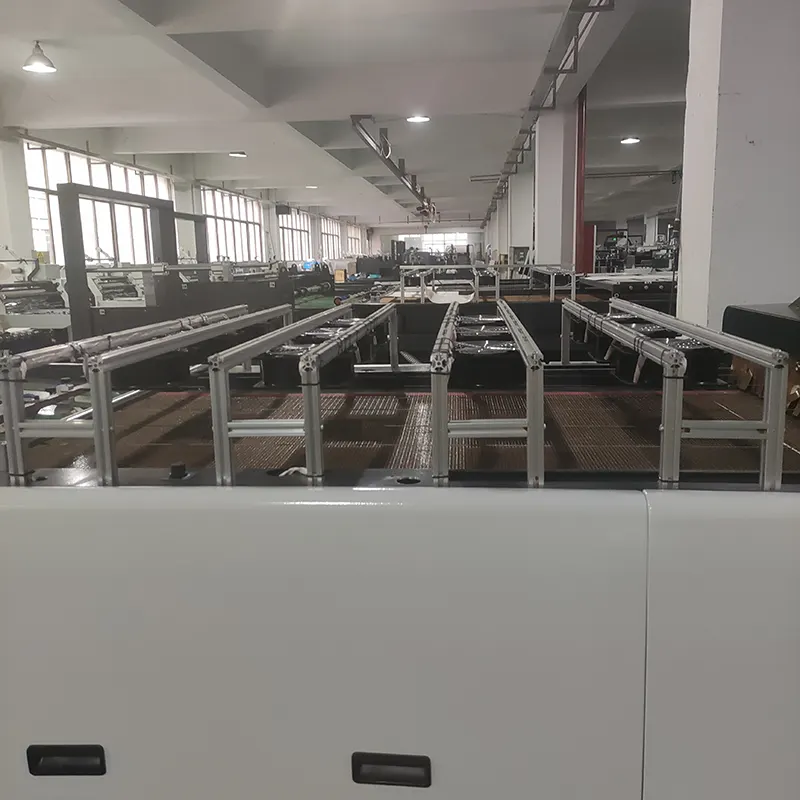

3. Sistema de curado IR

El secador infrarrojo a base de agua significa que cuando los rayos infrarrojos se irradian a la superficie del recubrimiento, una parte de ellos se refleja en la superficie del recubrimiento y el resto ingresa al recubrimiento. Para la energía térmica, se aumenta la temperatura del revestimiento, lo que tiene el efecto de acelerar el secado.

(1) Puede usarse para secar después de recubrir con agua o solvente, líquido de recubrimiento, etc.;

(2) Dentro del horno hay un sensor de temperatura, cuando la temperatura en la caja de luz alcanza el valor establecido, mantendrá una temperatura constante;

(3) Sistema de ventilador de refrigeración, el papel se seca rápidamente y no se pega hacia atrás; (4) Adopta un método de secado por circulación de aire caliente que ahorra energía, lo que ahorra más electricidad;

(5) El papel no tiene succión de aire de vacío de agarre, y es estable y no se tuerce, flota ni amontona el papel;

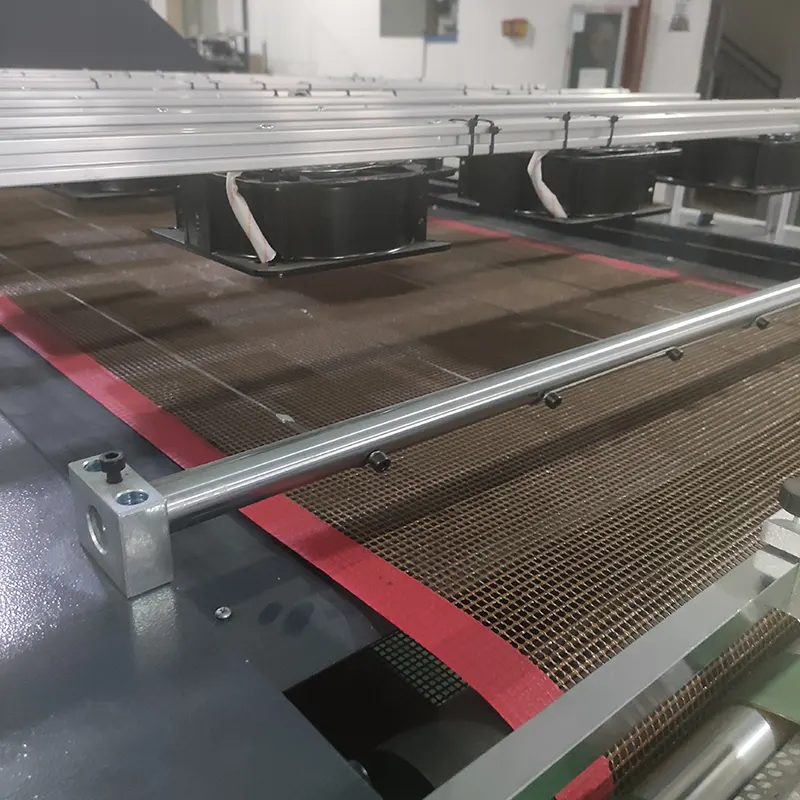

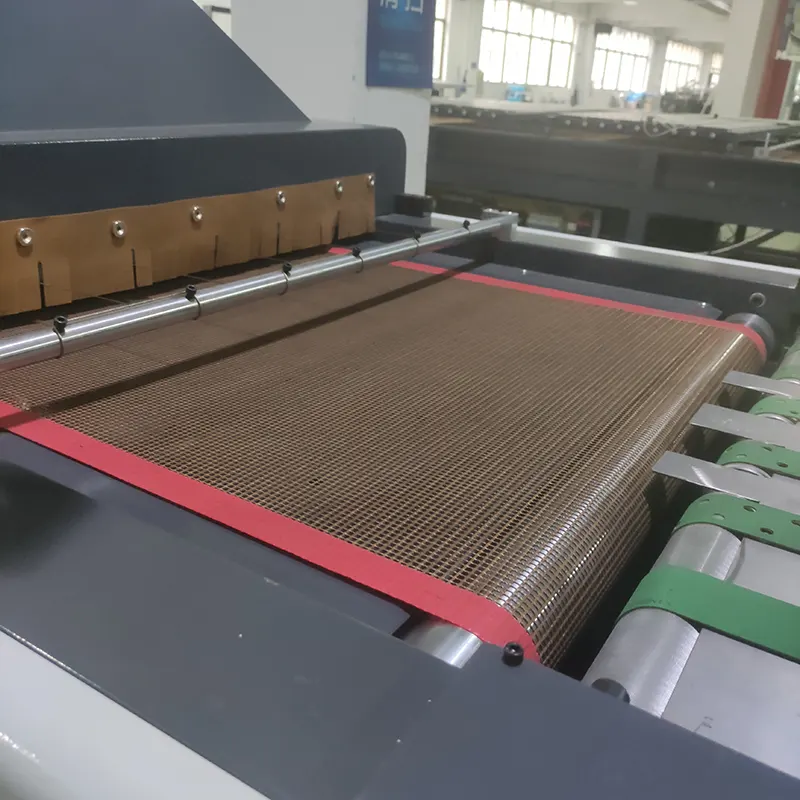

(6) Cinta transportadora de teflón: sin deformación, sin arrastre, anti-ultravioleta, duradero, sistema automático de corrección de cinta transportadora, estable y sin ruido.

(7) El secado IR consta de 18 lámparas divididas en 2 grupos (o 3 UV divididas en tres grupos), ajuste automático de temperatura constante, control de temperatura independiente;

(8) Hay un cable de seguridad debajo de la pantalla para evitar que el papel flote o que la lámpara se queme.

(9) función de autoextinción de la cinta transportadora para evitar bloqueos e incendios; (10) sistema de secado por infrarrojos, secado ligero, no afectado por la ventilación, puede secar eficazmente la capa de aceite básica en la superficie del papel y no hará que el papel ser estirado y deformado por el calor;

(11) El enfriamiento rápido tiene las ventajas de alta presión de aire, estabilidad de control de alto volumen de aire, bajo nivel de ruido y operación automática. En comparación con los sistemas tradicionales de ventilación con ventilador, la velocidad de secado es más rápida y el efecto es mejor.ï¼

El cuerpo principal del túnel de secado adopta secado por infrarrojos y enfriamiento por ventilador, lo que tiene un mejor efecto de enfriamiento, más ahorro de energía y ahorro de energía.

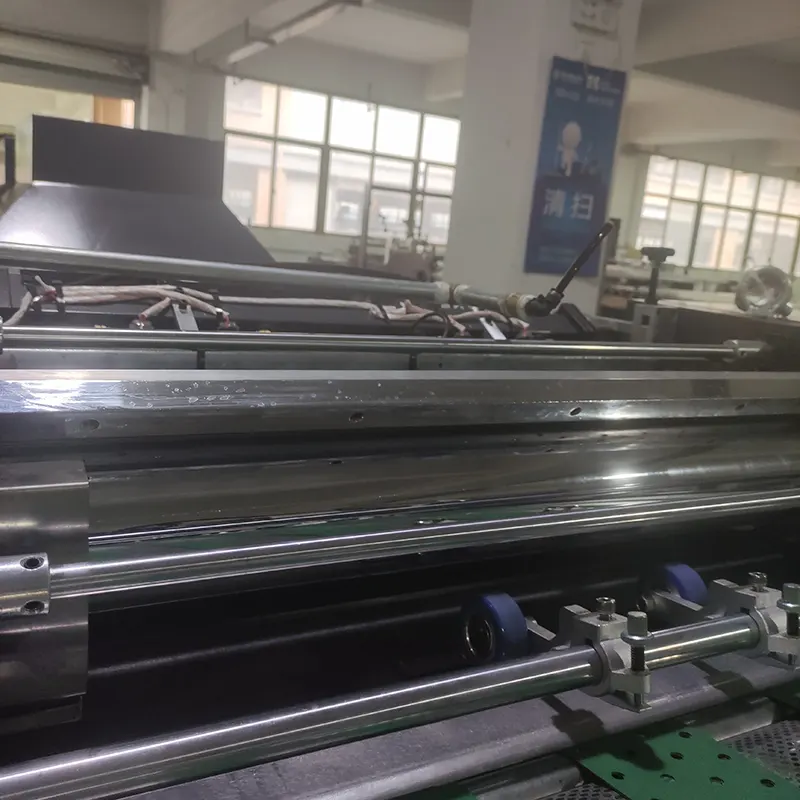

4. Cabezal de revestimiento de rodillos anilox (con cuchilla de aire opcional)

La máquina de recubrimiento de aceite se refiere al proceso de recubrir la pintura satinada en la superficie del material impreso y nivelarlo y secarlo.

(1) Host de recubrimiento de aceite de superficie, con sistema de cuchillo de aire altamente sensible, control de computadora (opcional) adecuado para papel grueso y papel delgado

Recubrimiento de doble propósito;

(2) Monitor automático avanzado y seguro, apagado y sistema de alarma para recubrir rollos de papel.

(3) Depuración de jog de baja velocidad, después de procesar el rollo de papel, el papel se expulsa;

(4) Sin succión de aire de vacío de pinza, adherirse al papel, no torcido;

(5) El revestimiento directo del rodillo anilox de gran diámetro recientemente desarrollado no requiere la transferencia del rodillo de goma, lo que puede garantizar el espesor y la uniformidad del aceite en el papel.

(6) Los rodillos superior e inferior de tecnología original son impulsados ​​por motores independientes, sin espacios mecánicos, lo que puede garantizar que no haya rayas en el recubrimiento.

(7) El raspador cerrado se usa para hacer circular el aceite dentro del circuito de aceite sin que salga aceite, lo que puede reducir efectivamente la pérdida y volatilización de aceite.

5. Segundo horno IR (como punto 3)

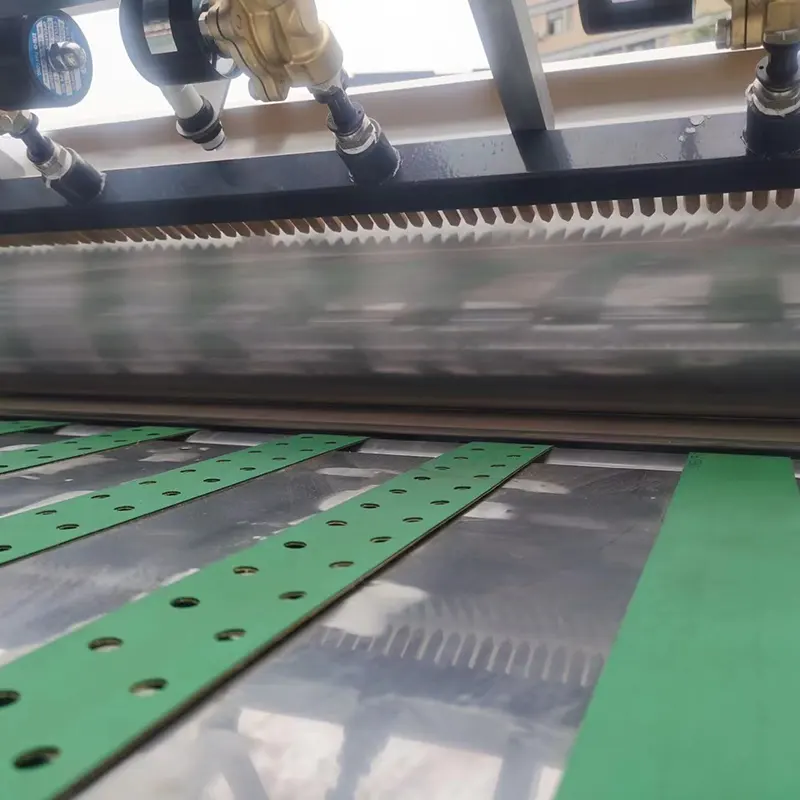

6. Sistema de entrega automática

La máquina de entrega automática de papel está equipada con una estructura de prensado de papel enfriada por ventilador, que puede entregar perfectamente el papel bajo la operación de alta velocidad de la máquina, asegurando que el papel se entregue correctamente.

(1) La correa tiene una entrega de papel de bajo ruido y los rieles de presión superior e inferior están diseñados para garantizar una entrega suave y uniforme.

(2) Dispositivo estabilizador de papel de succión al vacío para mantener el papel estable; para evitar el rizado del revestimiento de papel fino,

(3) La mesa de parto se puede subir y bajar manualmente;

(4) Los dispositivos de protección de límite superior e inferior de la mesa de entrega; (5) Dispositivo de descenso automático de la mesa de entrega y sistema de alarma y parada de papel de límite de entrega;

(6) Recuento acumulativo de papel estucado automático;

(7) Dispositivo de clasificación automática de papel al azar y sistema de alarma y control programado;

(8) Utilizando un sistema de toma de papel de una sola hoja fotoeléctrico neumático de alta velocidad, el papel es preciso y limpio;
