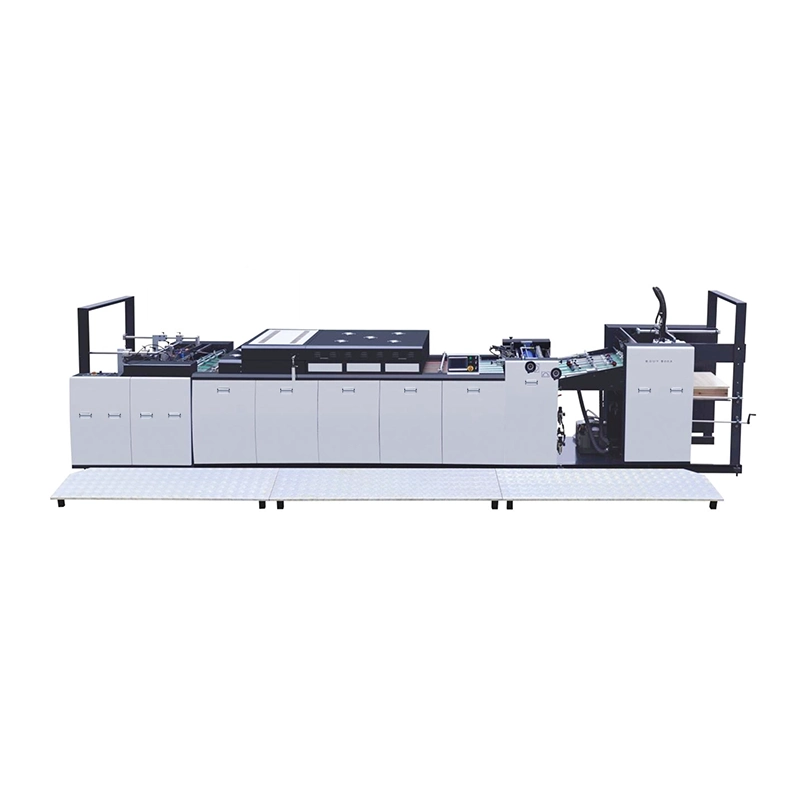

Máquina automática de recubrimiento UV de un solo cabezal

NEW STAR es uno de los principales fabricantes en China, especializado en productos que incluyen la máquina automática de recubrimiento ultravioleta de un solo cabezal. La empresa continuará mejorando sus productos, desarrollando constantemente nuevos productos, aumentando la innovación tecnológica y brindando a los clientes productos de alta calidad y buenos servicios. Contáctenos ahora para obtener la cotización más reciente.

Máquina automática de recubrimiento ultravioleta de un solo cabezal

La máquina automática de recubrimiento UV de un solo cabezal es un modelo de actualización técnica. Adopta regulación de velocidad de conversión de frecuencia del rodillo dosificador.

Fácil de operar, y la superficie de los productos recubiertos se ha cambiado fundamentalmente y básicamente no hay piel de naranja, por lo que los productos recubiertos han logrado el efecto ideal.

Parámetro del producto (especificación)

Característica y aplicación del producto

1: Preapilador de papel, para realizar la alimentación y recepción de papel sin parar

2: Alto grado de inteligencia, arranque y aceleración con un solo botón, más conveniente y eficiente que el control segmentado tradicional.

3: La cabeza del eje tiene un tamaño de 55 mm, que es más estable y firme que la tradicional de 35 mm a alta velocidad, sin deformación y con un buen efecto de recubrimiento.

4: Transmisión por correa síncrona, el equipo es más estable, sin fluctuaciones. El efecto de textura de la superficie será mejor en productos de alta gama.

5: El protector de aceite tiene alta precisión y es más difícil que entre agua en el rodamiento que el tradicional.

6: ¡La cuchilla de aire es fácil de operar! Corrección de alta precisión, apretada en ambos lados, sin ligeras deformaciones suaves ni daños al cinturón de malla.

Detalles del producto

Toda la máquina tiene una función de aceleración de una tecla. Después de que la máquina principal acelere, el horno, la salida de papel, el alimentador y el rodillo dosificador cambiarán según la velocidad de la máquina principal.

El rodillo dosificador controla el espesor del aceite, que se puede configurar en la pantalla táctil.

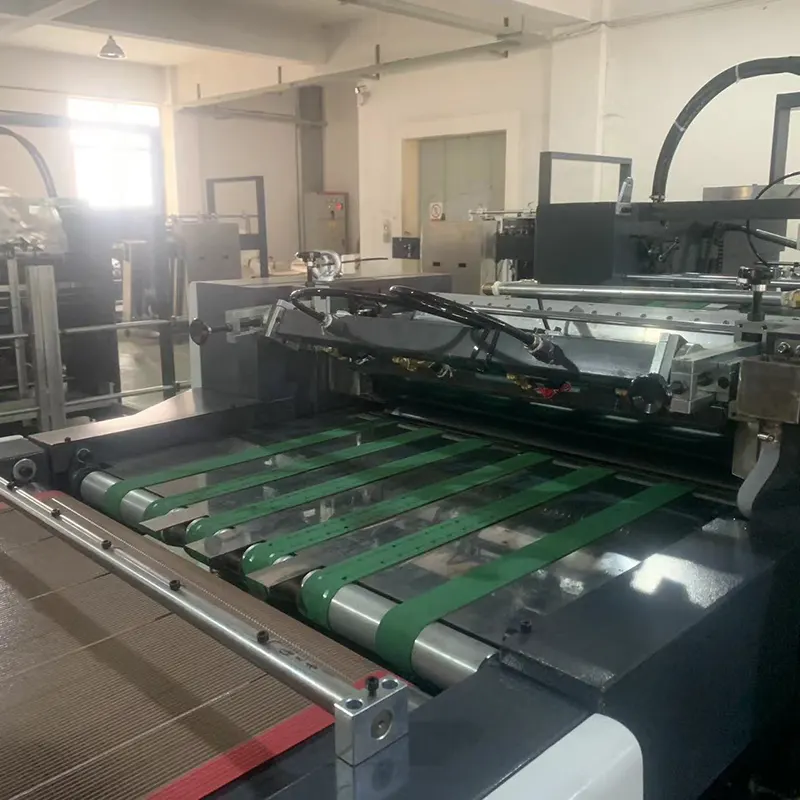

Alimentación automática

1: Adopte un alimentador de prensa offset de alta velocidad (12000 hojas/hora) para garantizar un funcionamiento rápido y estable

2: Control fotoeléctrico de papel, elevación automática.

3: Seguridad de elevación del alimentador de doble protección

4: Utilizando el último diseño de apilador de papel, se puede empujar toda la bandeja hacia adentro y la bandeja se puede empujar hacia adentro directamente después de imprimir, sin clasificar el papel manualmente. También se puede utilizar un preapilador. elección bidireccional. Ahorre enormemente tiempo en papel y reduzca la intensidad de mano de obra de los operadores.

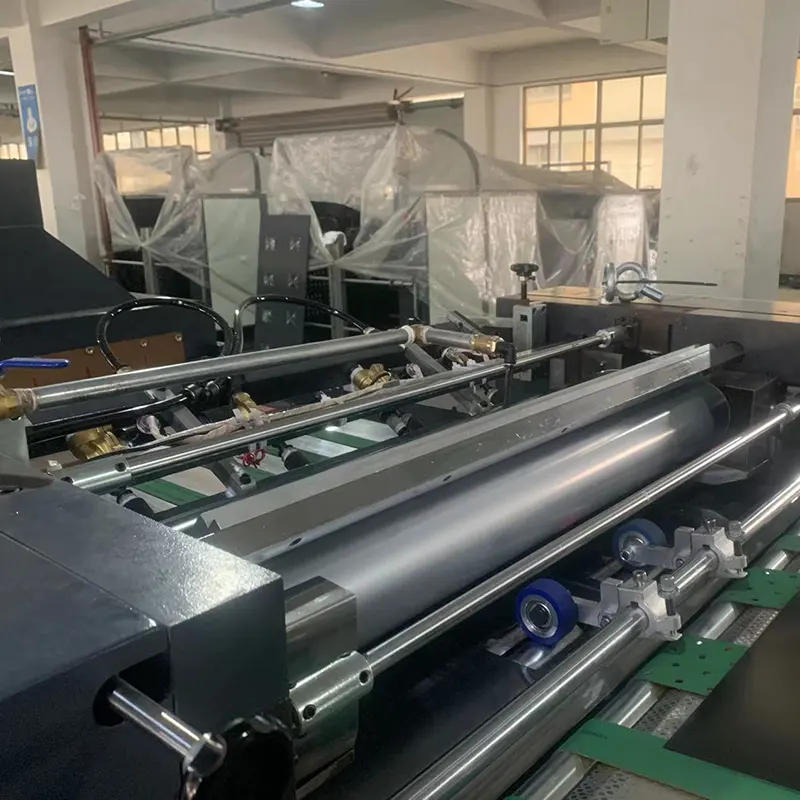

Sección de recubrimiento

(opcional)

1: Utilizando cuerpo de hierro fundido, gran rigidez y larga vida útil.

2: Recubrimiento inverso de tres rodillos

R: El espesor del aceite se puede controlar ajustando la velocidad del rodillo dosificador para ahorrar aceite.

B: Un convertidor de frecuencia independiente controla la inversión del rodillo dosificador, que tiene más convertidores de frecuencia, motores, reductores y otras configuraciones que el recubrimiento tradicional rollo a rollo.

C: El rodillo de hierro de 130 mm adopta un tratamiento de superficie de espejo cromado, el rodillo de goma de 165 mm adopta un rodillo de goma de poliuretano de 60 grados. Cuanto más grande sea el rodillo, más gruesa será la goma, lo que garantiza un recubrimiento fino y sin piel de naranja.

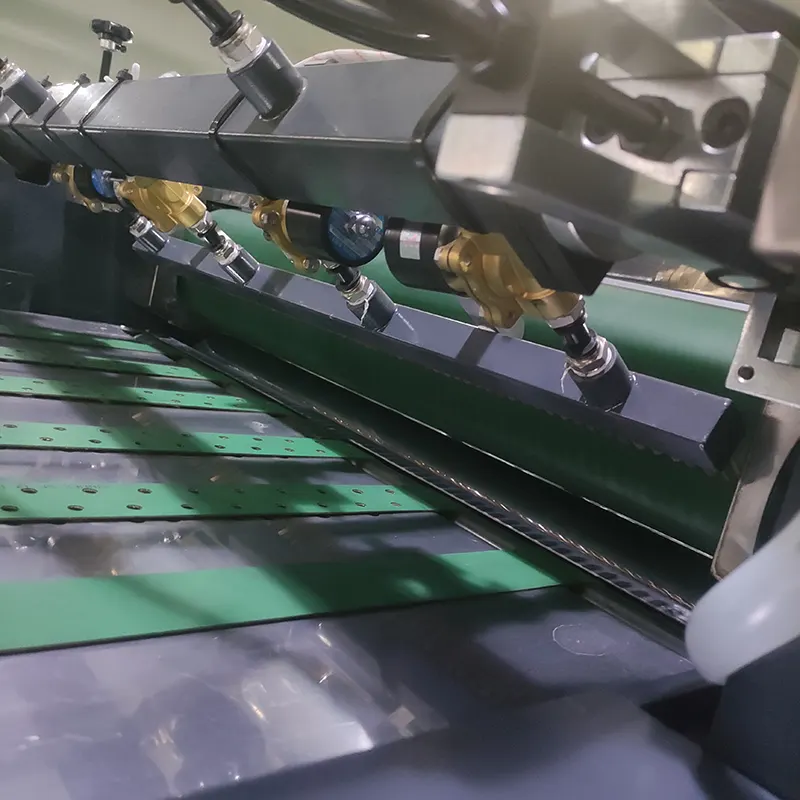

3: Equipado con una cuchilla de aire, puede fabricar papel fino de 80G, el tamaño del viento y el tiempo de soplado están controlados por PLC.

4: Función de parada automática para rollo de papel

5: función de conteo automático

6: Los rodillos se ajustan sincrónicamente y son impulsados ​​por la correa síncrona para que el efecto de recubrimiento sea estable y excelente.

7: Equipado con dos tanques de aceite, UV e IR, y equipado con control de calentamiento de temperatura para garantizar que el aceite UV esté recubierto entre 40 y 60 grados.

8: El espacio entre el rodillo de recubrimiento y el rodillo de presión de cada cabezal de la máquina es ajustable de 0 a 50 mm.

9: Los rodillos principales adoptan cabezales de eje de 55 de diámetro y cojinetes de alta resistencia, que prolongan en gran medida la vida útil de los cojinetes.

10: La bomba de diafragma se utiliza para el suministro de aceite, no se necesita motor y la operación es más segura.

11: Raspadores dobles y un exclusivo sistema de limpieza automática del rodillo inferior, dispositivo de cárter de aceite doble, el rodillo inferior se sumerge en el cárter de aceite pequeño cuando está trabajando, lo que puede limpiar eficazmente el rodillo inferior y evitar que el aceite se seque durante el apagado.

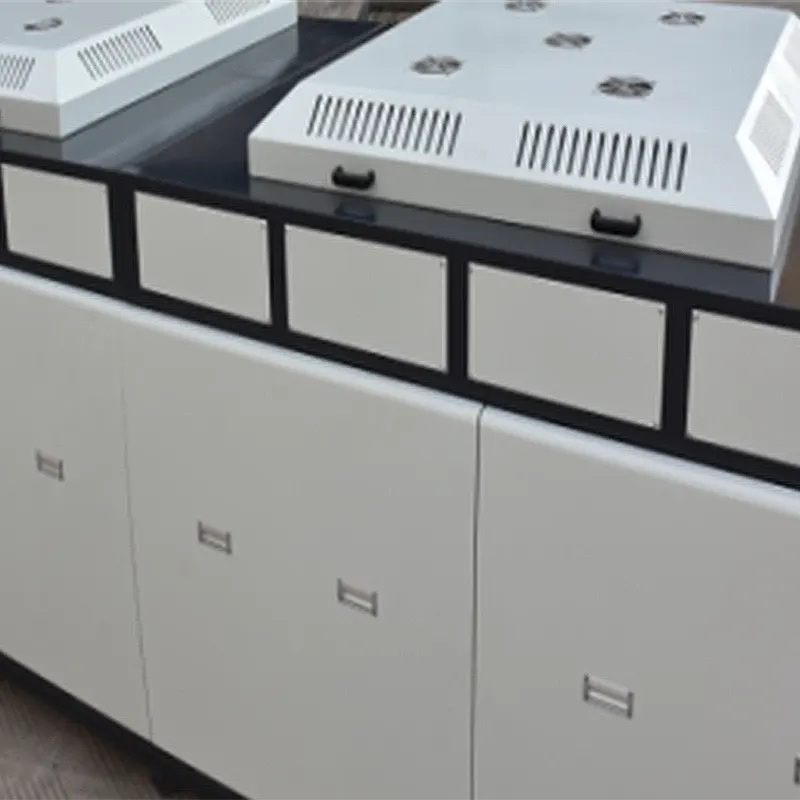

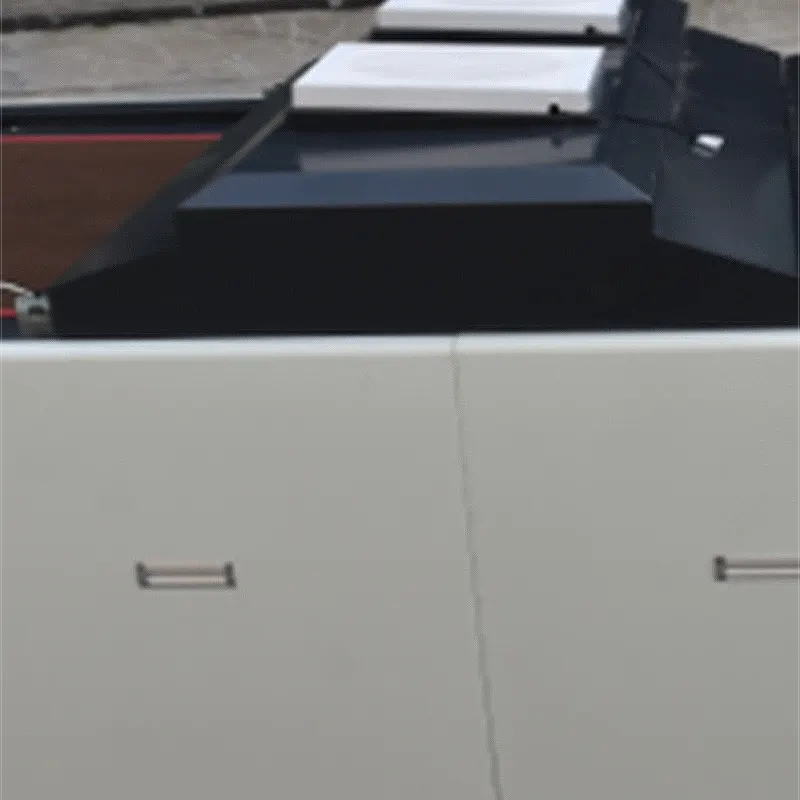

Sistema de secado por infrarrojos y curado por rayos UV

1: Cuanto mejor sea la nivelación del horno, más fuerte será el secado y curado.

2: Equipado con sistemas UV e IR, que se controlan por separado y no se pueden utilizar al mismo tiempo.

3: 27 lámparas IR y 3 lámparas UV. Las lámparas IR generalmente tienen una vida útil de 2 años, las lámparas UV tienen una vida útil de 800 ~ 1000 H y los transformadores tienen una vida útil de más de un año.

4: La parte UV adopta una fuente de luz electrónica ajustable de 8-12 KW, que ha mejorado considerablemente el rendimiento de seguridad que la fuente de luz de fuente de voltaje tradicional. La fuente de luz puede ajustar el brillo automáticamente según el cambio de la velocidad de funcionamiento de la máquina, que se puede cambiar de 30 % al 100%. De este modo, el consumo medio de energía se ahorra en más del 30%.

5: Dispositivo de parada de emergencia o protección contra sobrecalentamiento, cuando la parada de emergencia o la temperatura interior supera los 150 grados, la cubierta protectora se elevará automáticamente para disipar el calor y evitar incendios.

6: Equipado con un sistema de ventilación, debajo de la caja de curado UV, hay un fuerte dispositivo de succión compuesto por un extractor de aire y una caja de viento, que puede extraer ozono, disipar el calor y hacer que el papel no se enrolle fácilmente en el horno, pero puede pasar sin problemas.

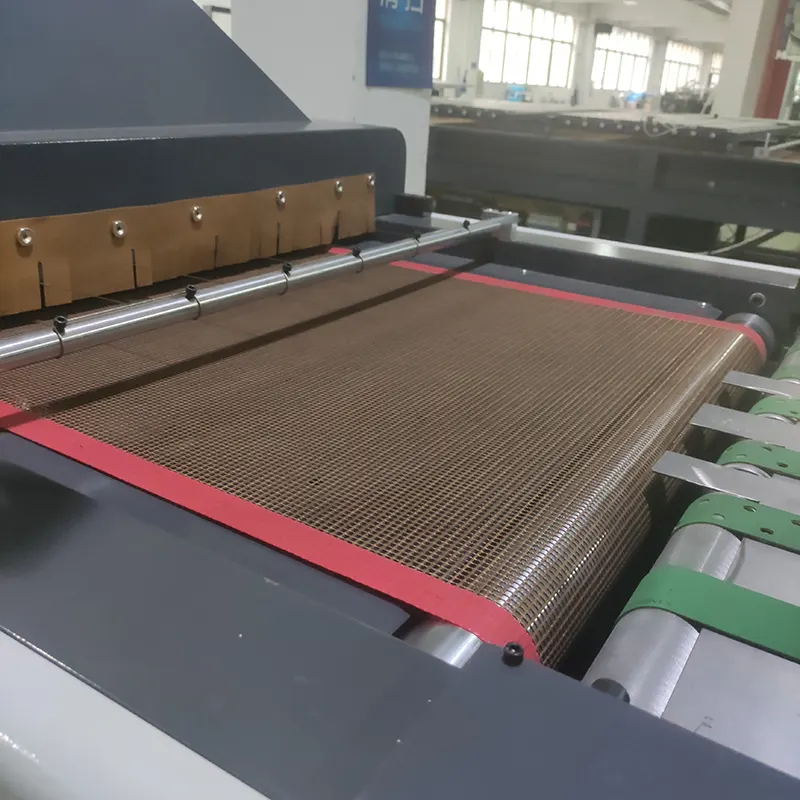

7: Equipado con sistema de corrección automática (doble corrección, doble protección contra exceso de límite). El transporte de papel adopta la cinta transportadora de teflón importada, que puede prevenir los rayos ultravioleta, es fuerte y duradera, no soporta el papel, el ojo eléctrico detecta la cinta transportadora de teflón y el dispositivo automático de corrección de referencia.

8: Todo el proceso de succión para garantizar que los productos de recubrimiento no floten ni acumule papel. El horno está equipado con una protección de alambre de hierro para evitar que el papel flote sobre el papel y provoque un incendio.

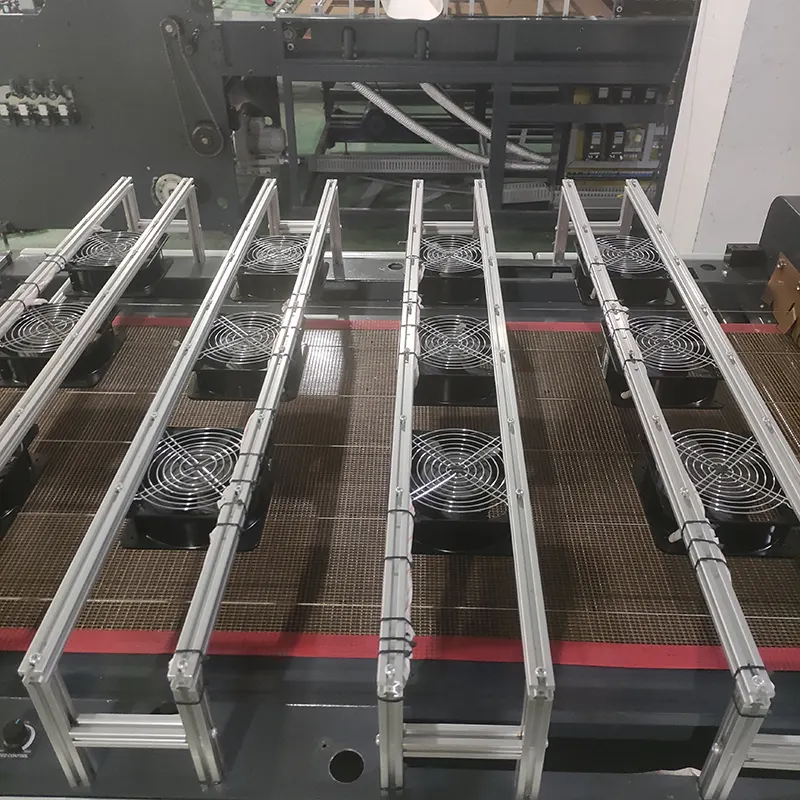

Sistema de refrigeración

Una vez que el papel se seca, se enfría rápidamente con aire para que el papel se seque más rápido sin que se pegue.

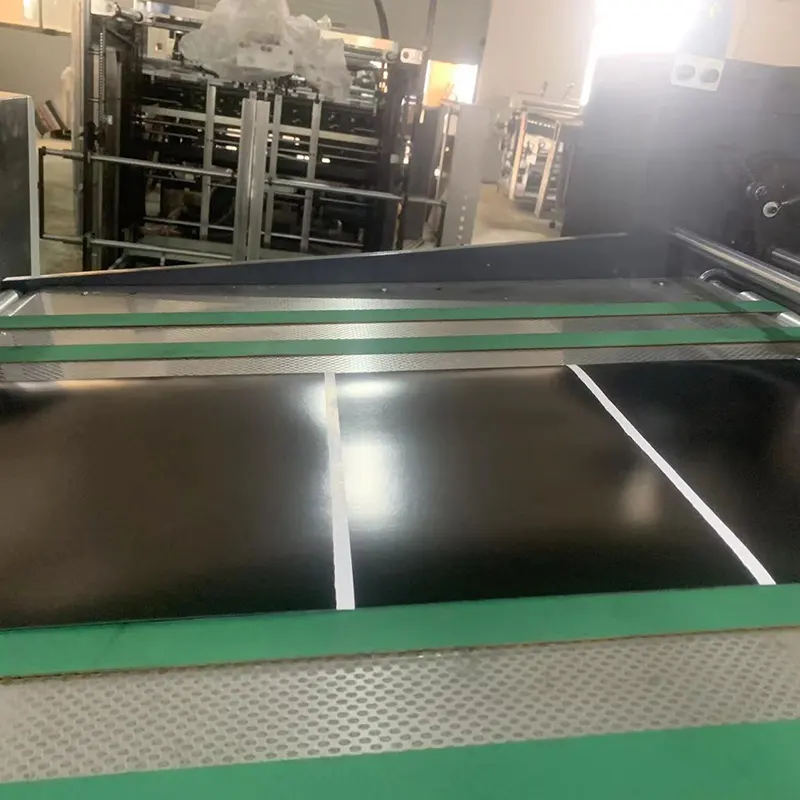

Sistema de entrega automática

1.Control fotoeléctrico de papel, elevación automática. 2. Seguridad de elevación del alimentador de doble protección 3.Equipado con función de solapa de papel neumática, puede configurar el número y el tiempo del golpe del papel para garantizar la limpieza. 4.Función de descenso automático de papel desordenado

Dispositivo eléctrico para quitar el polvo (opcional)

1.Al adoptar el método de eliminación de polvo con agua, la eficiencia de eliminación de polvo alcanza el 75% sin dañar el papel. El cuerpo está fabricado de hierro fundido de alta calidad para garantizar la precisión.

El cabezal de aceite inferior adopta un revestimiento de tres rodillos y una transmisión por correa síncrona para mejorar la eficiencia de la transmisión y reducir las líneas de revestimiento.

2.Aumenta el efecto de recubrimiento sin rayar el papel.
