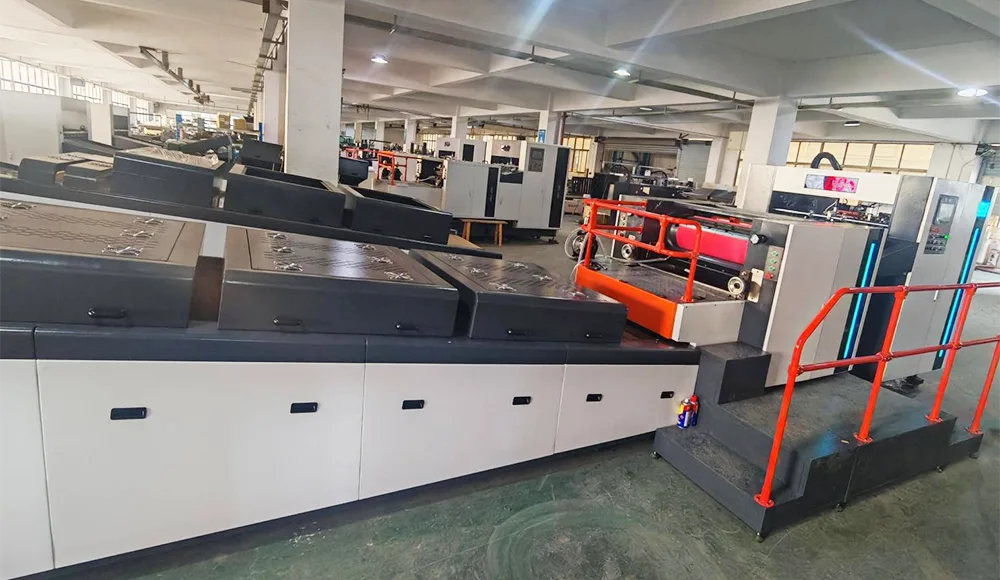

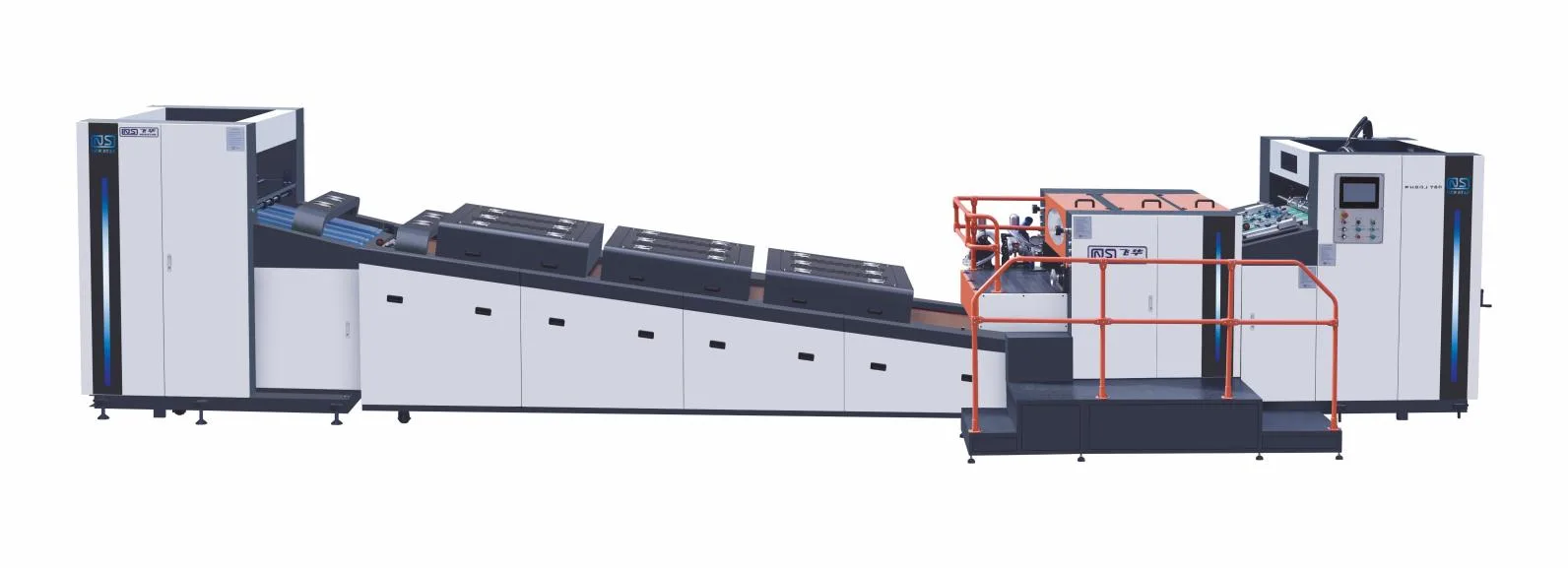

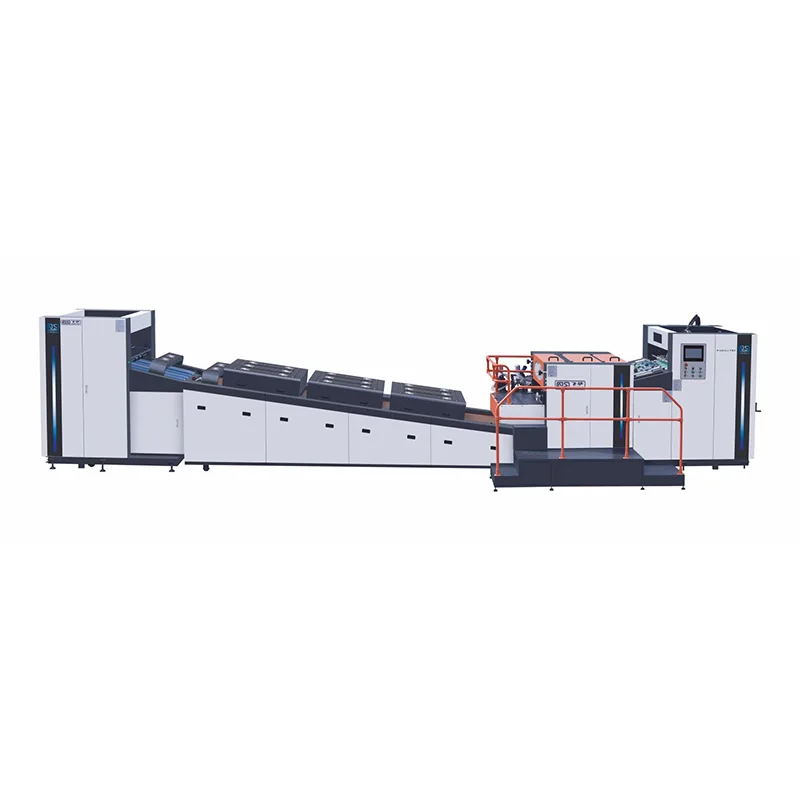

FHSGJ-760 Máquina de barnizado de punto completo de alta velocidad completamente automática

Ámbito de aplicación

TNEW STAR FHSGJ-760 Máquina de barnizado puntual y de alta velocidad completamente automática lanzada por nuestra empresa, que puede mejorar las propiedades de impresión: impermeable, a prueba de polvo, embellecimiento de superficies, etc. Es adecuada para carteles, libros, folletos, cajas de colores, empaques de cajas de colores, etc. ¡Proceso de barnizado!

Parámetros técnicos

Configuración detallada

(1) Estructura de máquina estándar

1. Alimentador automático

2. Unidad de recubrimiento (aceite UV/aceite brillante a base de agua)

3. Sistema transportador de secado (secador UV/secador IR)

4. Apilador automático

5.Sistema de control automático

(2) Configuración de la máquina y especificaciones técnicas.

1. Alimentador automático de papel

- Se adopta una alta confiabilidad para una alimentación de papel rápida y fluida.

- Equipada con un sensible detector electromecánico de doble tensión y un deflector de cuerpo extraño, la máquina se detendrá inmediatamente si ocurre algo anormal.

- Calibrador frontal y lateral precisos y confiables.

2. anfitrión de recubrimiento

- Velocidad de recubrimiento de hasta 6000-9000 hojas/hora.

- Utilizando un tambor de impresión de gran diámetro, tambor por equilibrio dinámico, recubrimiento de película de aceite plano. Transferencia de aceite de doble eje, raspador, control de aceite simple y confiable.

- El tambor de recubrimiento adopta un dispositivo de sujeción fijo con tornillo, que es simple y duradero.

- Estructura de transferencia de aceite con rodillos hacia adelante y hacia atrás, fácil conversión, ajuste de espesor flexible.

El FHSGJ-760 1050 está disponible con rodillos anilox cerámicos y cuchillas doctoras opcionales.

3. Equipo de secado UV (secador UV + secador IR) Actualización importante con lámparas LED UV opcionales

- El equipo de secado UV adopta tres lámparas de mercurio UV, que pueden solidificar rápidamente el barniz UV.

- Equipado con conversión de luz completa/media.

- Control automático de temperatura incorporado y salto anormal electrónico.

- Equipo de secado IR a base de agua, puede secar barniz a base de agua.

-Las lámparas LED utilizan un proceso de curado a baja temperatura para garantizar la calidad del papel y permitir que el barniz se enfríe más rápido, ¡proporcionándole una experiencia de mayor calidad!

4. Apilador de papel automático

- El apilador de papel está equipado con una plataforma de carga de papel automática.

- Nivelador de papel fotoeléctrico neumático de dos caras y papel fuerte, plano y lento; Dispositivo intermedio para evitar la liberación de la inercia del papel grueso; Rango medio para garantizar una recepción del papel suave y ordenada.

- Equipado con ventilador de refrigeración y aire acondicionado de refrigeración opcional.

- Luz indicadora de estado anormal y sistema de detección de seguridad para informar rápidamente al personal del estado anormal.

5. control automático

- El motor UTILIZA regulación de velocidad de conversión de frecuencia, segura y confiable.

- Toda la máquina UTILIZA control programable PLC, operación simple y fácil mantenimiento.

- Todas las partes del cable están conectadas mediante un conector rápido, fácil de instalar.

【1】 Alimentador automático (sin motor de transmisión por eje)

【2】Sistema de recubrimiento (aceite UV/aceite brillante a base de agua)

【3】Transportador de secado por infrarrojos (secador UV + secador por infrarrojos)

(1) Lista de configuración de la máquina de barnizado puntual y de alta velocidad completamente automática FHSGJ-760

(2)

(3) Piezas de repuesto para máquina de barnizado completo/puntual de alta velocidad completamente automática FHSGJ-760

Los parámetros están sujetos a cambios sin previo aviso y prevalecerá el producto real.

Máquina de barnizado completo/puntual de alta velocidad completamente automática

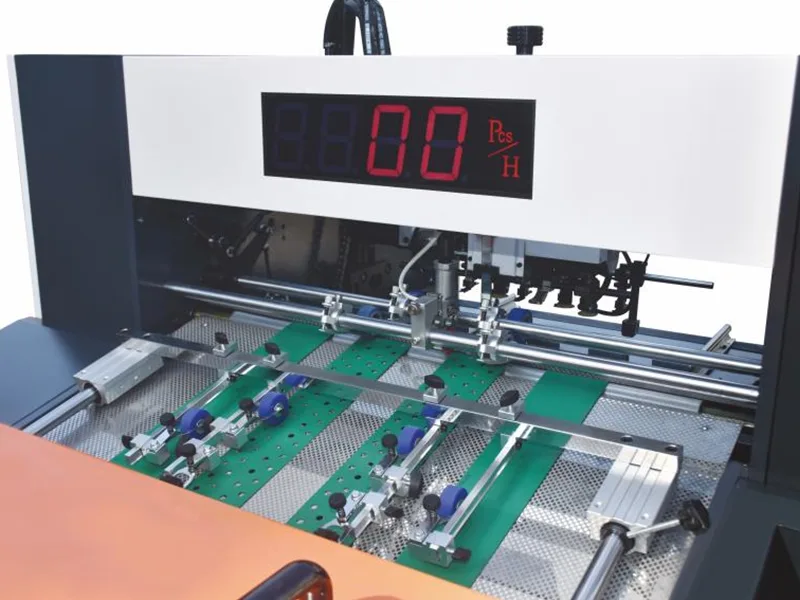

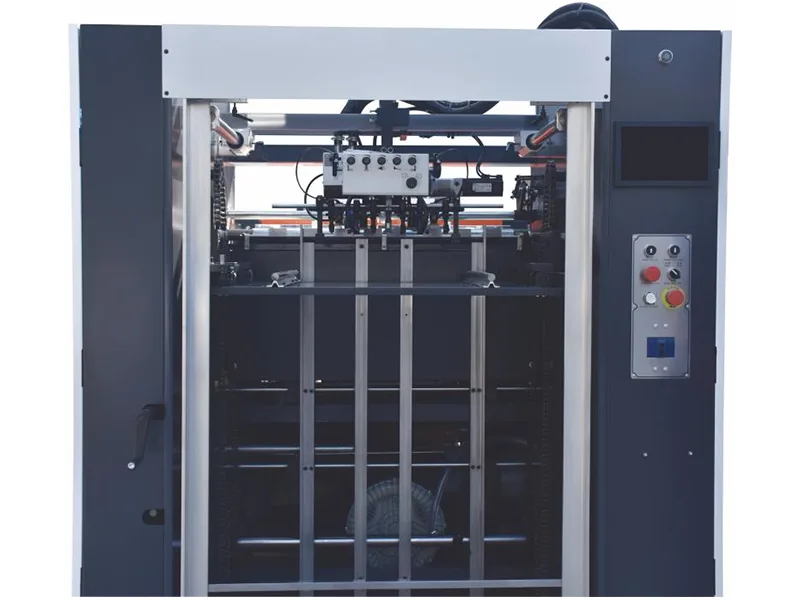

(1) Alimentación automática

1. Adopte un alimentador de prensa offset de alta velocidad (9000 hojas/hora) para garantizar un funcionamiento rápido y estable

2.Control fotoeléctrico de papel, elevación automática.

3. Seguridad de elevación del alimentador de doble protección

4.Utilizando el último diseño de apilador de papel, se puede empujar toda la bandeja hacia adentro y la bandeja se puede empujar hacia adentro directamente después de imprimir, sin clasificar el papel manualmente. También se puede utilizar un apilador previo. elección bidireccional. Ahorre enormemente tiempo en papel y reduzca la intensidad de mano de obra de los operadores.

5.Detector de doble hoja

6.Bomba de vacío sin aceite

7.Hemos agregado una función que permite a la máquina ajustar la posición de barnizado del papel usando las guías frontal y lateral sin desmontar la placa de impresión cuando la posición del papel no es precisa.

8.Se agregó una nueva pantalla de monitoreo en el alimentador, que permite a los usuarios ver el estado de recolección de papel en la estación de recolección de papel sin necesidad de moverse.

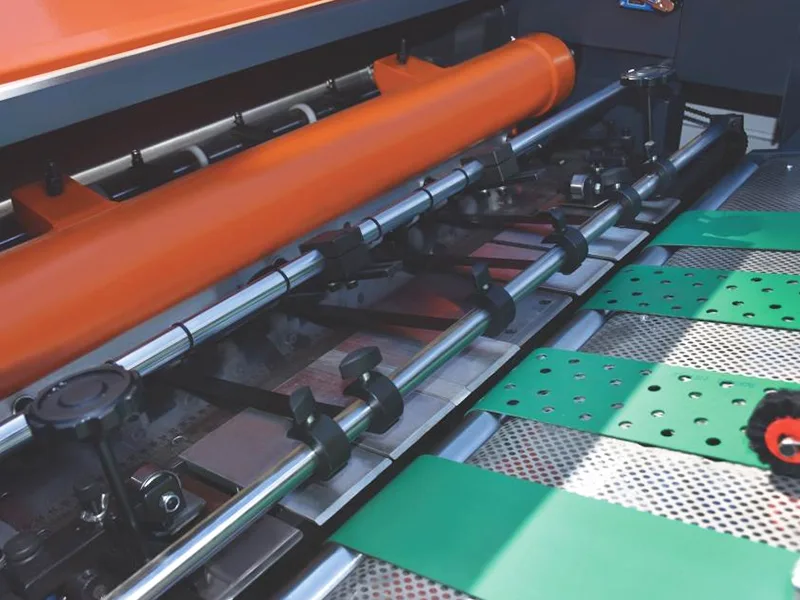

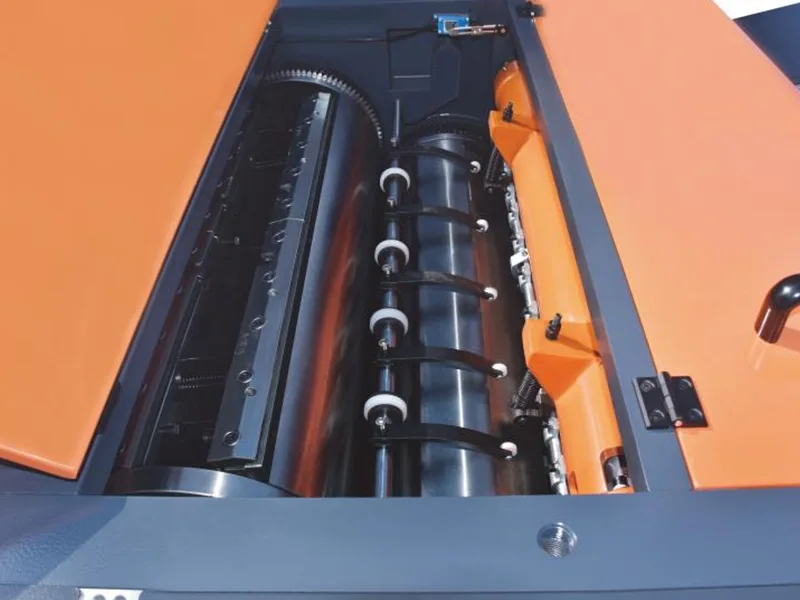

(2) Sección de revestimiento

2 anfitrión de recubrimiento

1. Recubrimiento de manta: fino y uniforme.

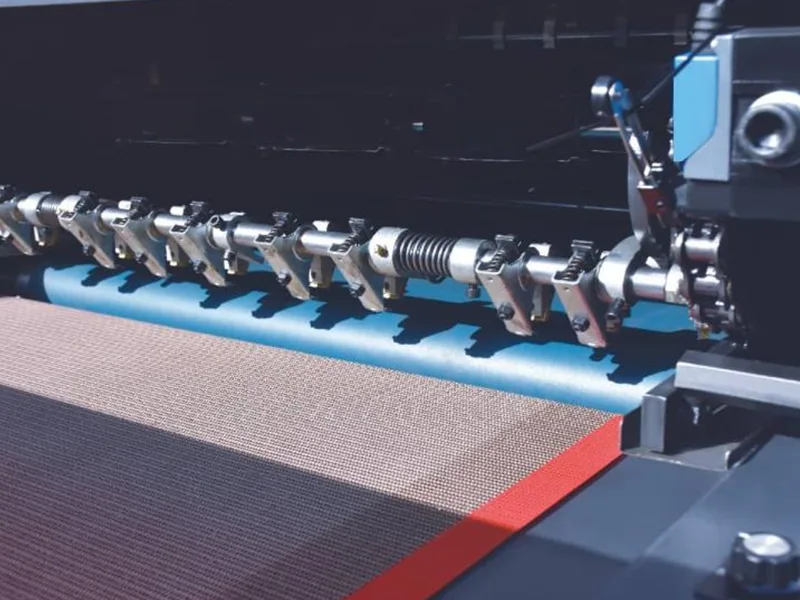

2. Alimentación de papel dentada: sin rollo de papel, alimentación suave de papel a alta velocidad.

3. Rodillos dosificadores de material importado, espesor de aceite ajustable tanto en rotación hacia adelante como hacia atrás.

4. Panel de pared de la unidad principal: fundición integral HT200, 80 mm de espesor.

5. Base de fundición HT200 reforzada, funcionamiento estable a alta velocidad, rodamientos duraderos.

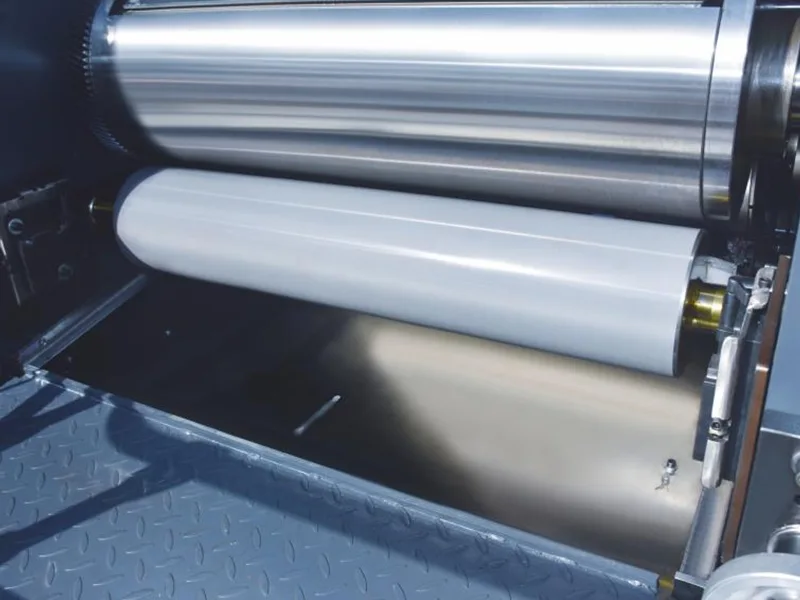

6. Rodillo de impresión de gran diámetro, equilibrado dinámicamente para una capa uniforme de aceite.

7. Detección de hojas faltantes y desalineaciones para garantizar la precisión del registro.

8. Placa de sujeción rápida.

9. Diseño de bomba de aceite dual para facilitar la limpieza.

10. El cárter de aceite y la cuchilla doctora están recubiertos de teflón y son antiadherentes.

- Velocidad de recubrimiento de hasta 6000-9000 hojas/hora.

- Utilizando un tambor de impresión de gran diámetro, tambor por equilibrio dinámico, recubrimiento de película de aceite plano. Transferencia de aceite de doble eje, raspador, control de aceite simple y confiable.

- El tambor de recubrimiento adopta un dispositivo de sujeción fijo con tornillo, que es simple y duradero.

- Estructura de transferencia de aceite con rodillos hacia adelante y hacia atrás, fácil conversión, ajuste de espesor flexible.

- Opcional rodillo anilox cerámico y rascador de cavidades o rascador ordinario.

Nuevas funciones: Para que a los clientes les resulte más fácil cambiar la placa de impresión, hemos actualizado esta función para lograr un ajuste en un solo paso.

El FHSGJ-760 1050 está disponible con rodillos anilox cerámicos y cuchillas doctoras opcionales.

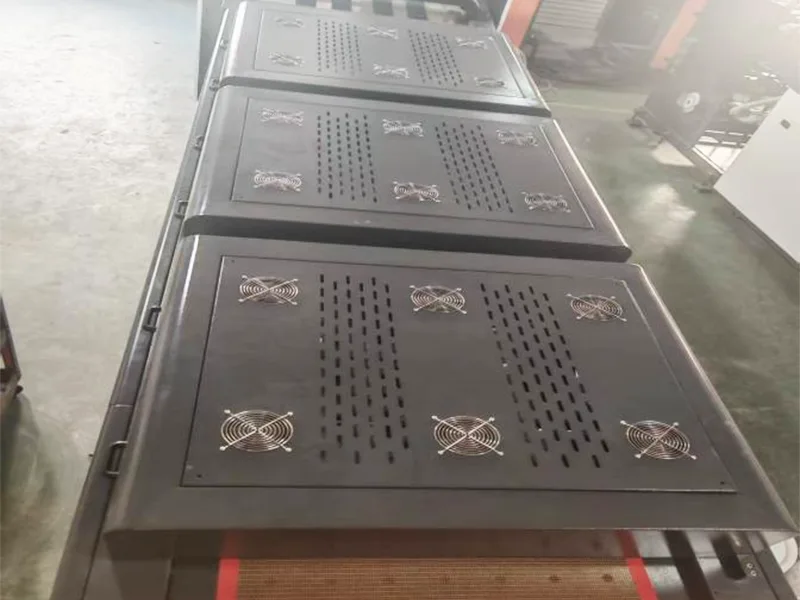

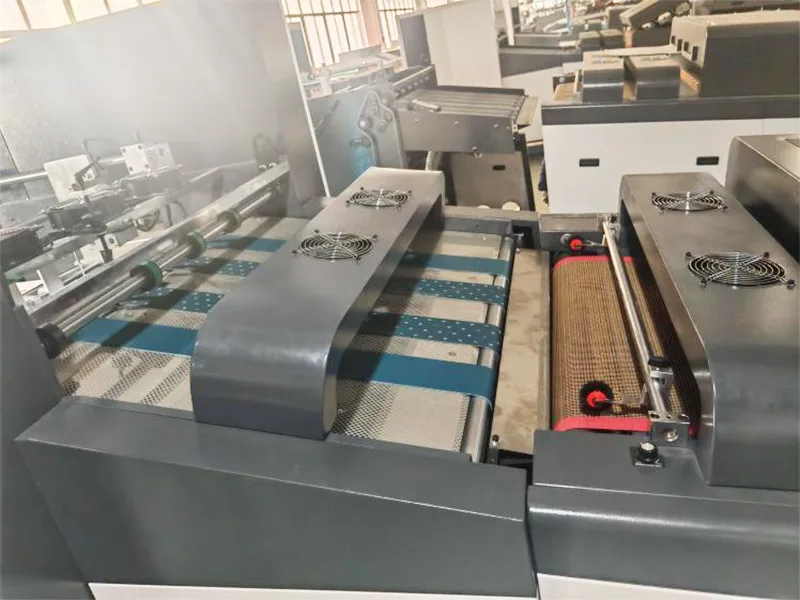

(3) Sistema de secado por infrarrojos y curado por rayos UV

3. Equipo de secado UV (secador UV + secador IR) Actualización importante con lámparas LED UV opcionales

- El equipo de secado UV adopta tres lámparas de mercurio UV, que pueden solidificar rápidamente el barniz UV.

- Equipado con conversión de luz completa/media.

- Control automático de temperatura incorporado y salto anormal electrónico.

- Equipo de secado IR a base de agua, puede secar barniz a base de agua.

- El horno está equipado con un sensor de temperatura y un cable de seguridad está instalado debajo de la pantalla para evitar que el papel flote y la lámpara se incendie.

- El horno tiene función de elevación automática, es ignífugo y permite una fácil sustitución de las lámparas.

- Cinta transportadora de teflón con sistema automático de corrección de desvíos.

- Alimentación de papel por succión y ventilación por extracción durante todo el proceso.

- Dispositivo de enfriamiento por ventilador y saltador de papel.

- Las lámparas LED utilizan un proceso de curado a baja temperatura para garantizar la calidad del papel y permitir que el barniz se enfríe más rápido, ¡proporcionándole una experiencia de mayor calidad!

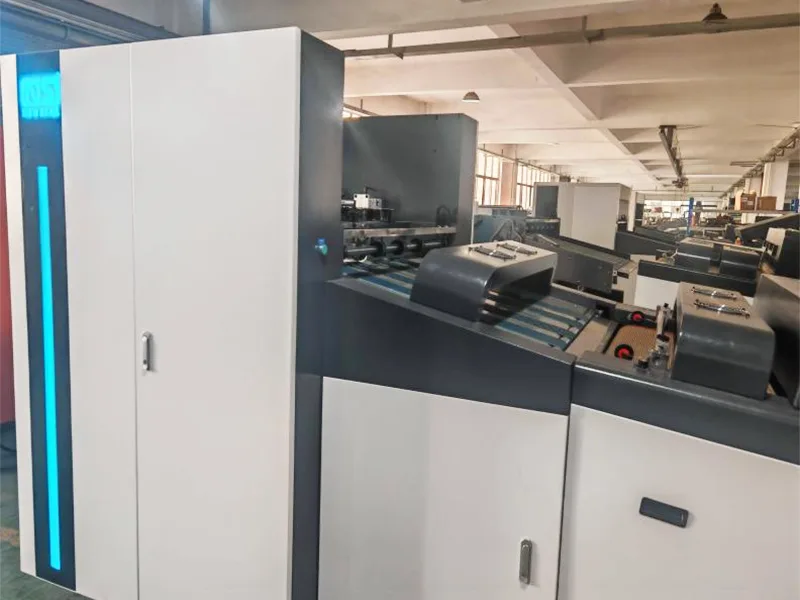

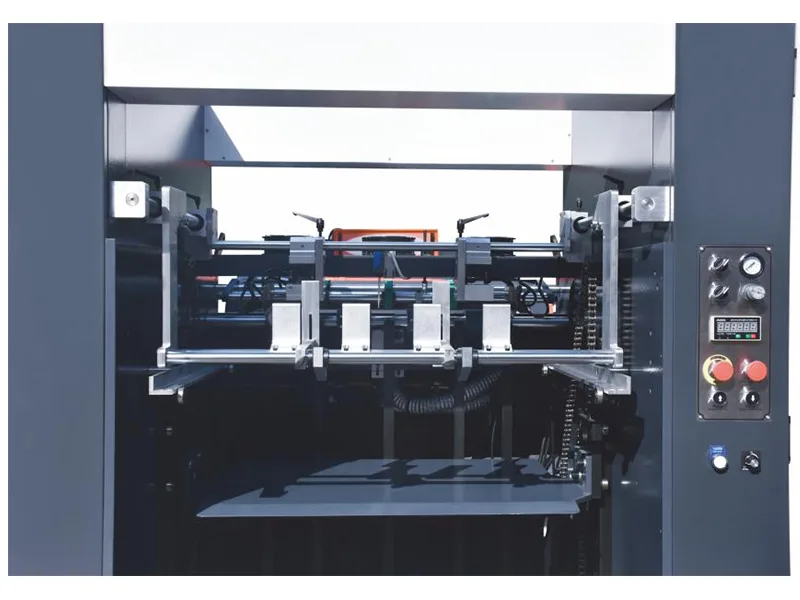

(4) Sistema de entrega automática

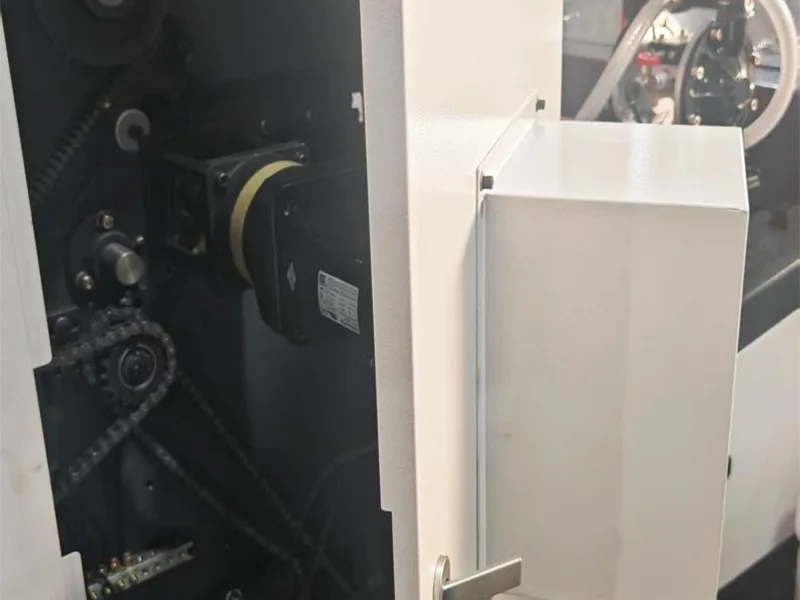

5. control automático

- El motor UTILIZA regulación de velocidad de conversión de frecuencia, segura y confiable.

- Toda la máquina UTILIZA control programable PLC, operación simple y fácil mantenimiento.

- Todas las partes del cable están conectadas mediante un conector rápido, fácil de instalar.

1.Control fotoeléctrico de papel, elevación automática.

2. Seguridad de elevación del alimentador de doble protección

3.Equipado con función de solapa de papel neumática, puede configurar el número y el tiempo del golpe del papel para garantizar la limpieza.

4.Función de descenso automático de papel desordenado

5.Coincide con un sistema de detección de atascos de papel para lograr una desaceleración inteligente.
